Model矩阵对于法线的一些非预期变化

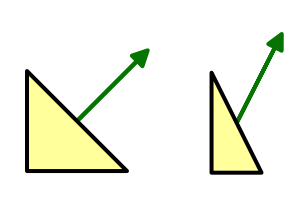

当进行model矩阵变换时，如果各个方向的分量变换（特指scale）不是统一的比例，会导致法线出现非预期的结果，如图。将x变换为原来的 $1/2$ 时，法线会发生一次非预期的变化：法线的变换应该是x轴变化的倒数或者说逆。

我们需要反转缩放，但是应该让旋转和投影矩阵保持不变，对于顶点的变换，应该有

$$ M = T_1T_2T_3 = S_1R_1P_1...$$

我们抛弃掉 $Position$ ，位置对于法线的变换没有任何影响，我们现在的矩阵可以简化为

$$M = S_1R_1S_2R_2 ...$$

我们希望的矩阵长这样

$$O = S^{-1}_1R_1S^{-1}_2R_2$$

思考一下：对于Model矩阵 $M$ 来说，我们有它的逆

$$M^{-1} = R^{-1}_2 S^{-1}_2 R^{-1}_1 S^{-1}_1$$

注意到有：

$$(M^{-1})^T = O$$

所以将顶点法线转换到坐标空间的正确方法是

1
2
i.normal = mul(transpose((float3x3)unity_WorldToObject), v.normal);
i.normal = normalize(i.normal);

当然，Unity官方提供了一个 UnityObjectToWorldNormal 函数进行这个操作，即有

1
i.normal = UnityObjectToWorldNormal(v.normal);

查看定义

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
// Transforms normal from object to world space
inline float3 UnityObjectToWorldNormal( in float3 norm )
{
#ifdef UNITY_ASSUME_UNIFORM_SCALING
    return UnityObjectToWorldDir(norm);
#else
    // mul(IT_M, norm) => mul(norm, I_M) => {dot(norm, I_M.col0), dot(norm, I_M.col1), dot(norm, I_M.col2)}
    return normalize(mul(norm, (float3x3)unity_WorldToObject));
#endif
}

不难发现转换了乘法的顺序减少了一次转置操作，有利于编译器更好的实现代码。
